Natural language is not enough: Benchmarking multi-modal generative AI for Verilog generation

Benchmark

benchmark 폴더는 각각 산술 회로(arithmetic circuit), 디지털 회로(digital circuit), 고급 회로(advanced circuit)의 3가지 종류의 설계를 포함합니다. 각 설계 클래스 폴더에는 여러 개의 설계가 있으며, 각 설계는 세 가지 레벨의 설계 설명(simple_design_description.txt: 간단한 설명, medium_design_description.txt: 중간 설명, design_description.txt: 상세 설명)을 포함하고 있습니다. 또한, 각 설계 폴더에는 설계 이미지([design_name].png), 다음 토큰 예측 프롬프트([model_name]_next_token_[idx].txt), 참조 설계 코드(reference.v), 테스트벤치 코드(testbench.v)가 포함되어 있습니다. 전반적으로, 각 설계 폴더는 다음과 같은 파일들을 포함합니다.

• [design_name].png (설계 이미지)

• reference.v (설계의 참조 Verilog 코드)

• testbench.v (설계의 테스트벤치 코드)

• design_description.txt (멀티모달 모델을 위한 기본/복합 설계 설명)

• medium_design_description.txt (멀티모달 모델을 위한 중간 설계 설명)

• simple_design_description.txt (멀티모달 모델을 위한 간단한 설계 설명)

• gpt4_design_description.txt (자연어 전용 모델을 위한 기본/복합 설계 설명)

• gpt4_medium_design_description.txt (자연어 전용 모델을 위한 중간 설계 설명)

• gpt4_simple_design_description.txt (자연어 전용 모델을 위한 간단한 설계 설명)

• gptv_next_token_1.txt (멀티모달 모델의 토큰 예측 첫 번째 프롬프트)

• gptv_next_token_2.txt (멀티모달 모델의 토큰 예측 두 번째 프롬프트)

• gptv_next_token_3.txt (멀티모달 모델의 토큰 예측 세 번째 프롬프트) *주의: 원문에는 1, 2, 1이 반복되어 있으나, 문맥상 3번째가 적절합니다.

• gpt4_next_token_1.txt (자연어 전용 모델의 토큰 예측 첫 번째 프롬프트)

• gpt4_next_token_2.txt (자연어 전용 모델의 토큰 예측 두 번째 프롬프트)

• gpt4_next_token_3.txt (자연어 전용 모델의 토큰 예측 세 번째 프롬프트) *주의: 원문에는 1, 2, 1이 반복되어 있으나, 문맥상 3번째가 적절합니다.

• code_completion_1.txt (멀티모달 모델의 코드 완성 첫 번째 프롬프트)

• code_completion_2.txt (멀티모달 모델의 코드 완성 두 번째 프롬프트)

• code_completion_3.txt (멀티모달 모델의 코드 완성 세 번째 프롬프트)

• gpt4_code_completion_1.txt (자연어 전용 모델의 코드 완성 첫 번째 프롬프트)

• gpt4_code_completion_2.txt (자연어 전용 모델의 코드 완성 두 번째 프롬프트)

• gpt4_code_completion_3.txt (자연어 전용 모델의 코드 완성 세 번째 프롬프트)

환경 설정 (Enviroment establishment)

1. 파이썬 환경 설정

pip install requirements.txt

2. 테스트 환경을 구축하려면 여기에서 iverilog 패키지를 설치해야 합니다.
3. benchmark_exp/llm_generate_code.py, src/llm_complete_code.py, benchmark_exp/llm_predict_token.py 파일에 사용자의 OpenAI API 키를 입력하세요. API 제한을 극복하기 위해 2개의 API 키를 사용하는 것을 권장합니다.

코드 실행 방법 (How to run the code)

코드를 실행하려면 다음 명령어를 사용할 수 있습니다.

python benchmark_exp/main.py --model_name=<모델명> --prompt_type=<유형> --method=<방법>

인수(args):

• model_name: gpt-4/gpt-4-vision-preview
• prompt_type: simple/medium/complex (design_descriptions의 세 가지 레벨)
• method: default/complete/predict,

칩 드로(chip draw) 도구에 오신 것을 환영합니다.
당신의 칩 디자인 이름은 무엇인가요?
디자인 이름: <design_name>
...
이 도구를 사용하면 칩 다이어그램을 빠르게 그릴 수 있으며, 서브모듈과 서브모듈 간의 연결만 정의하면 됩니다. 그러면 이 도구가 자동으로 칩 다이어그램을 그려줍니다.

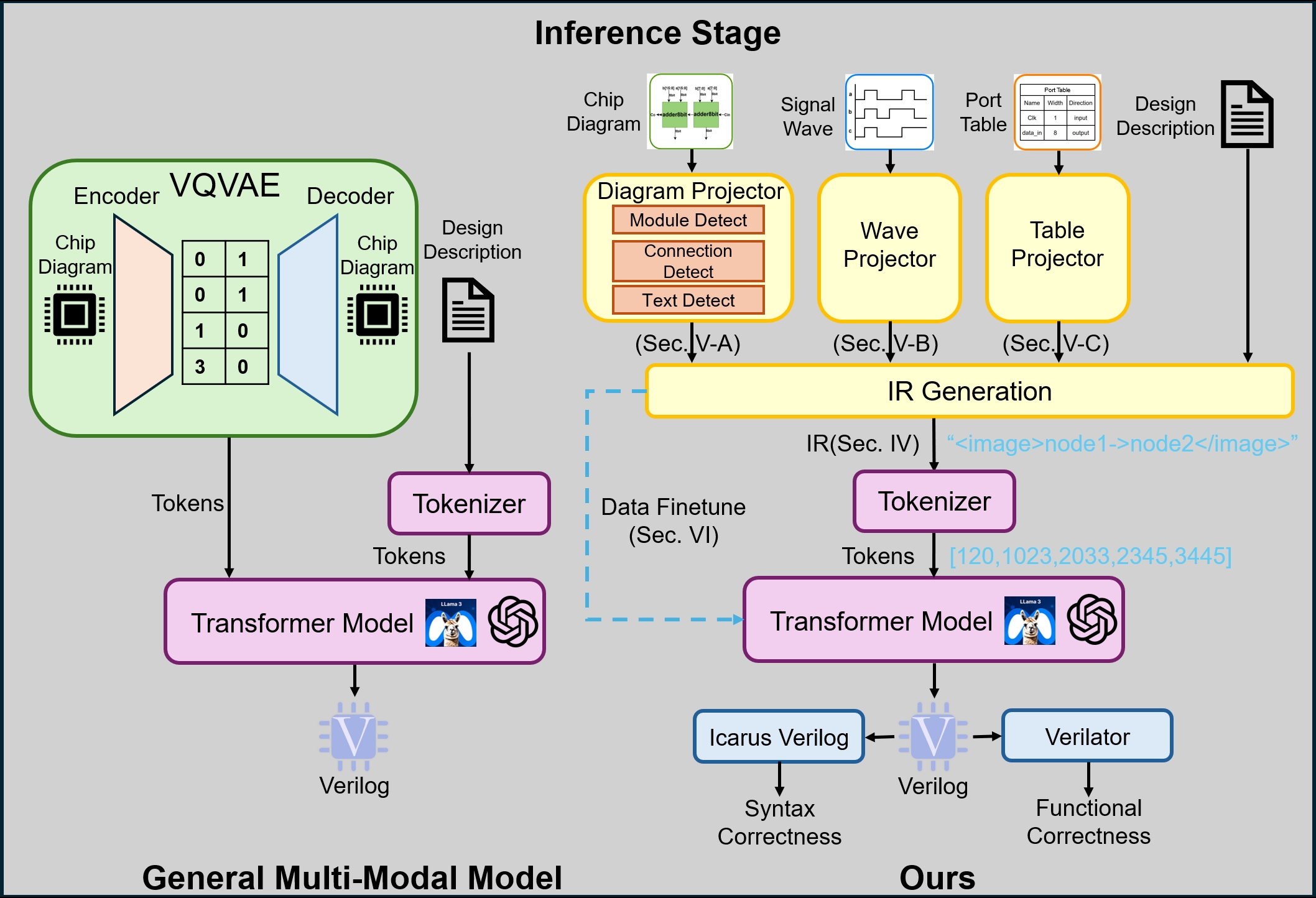

다이어그램에서 코드로: LLM 기반 Verilog 생성을 위한 휴대용 멀티모달 데이터 투영 프레임워크

📚 개요 (Overview)


🔄 멀티모달 데이터 합성 (Multi-Modal Data Synthesis)

폴더: verilog_parse

verilog_parse는 rtlcoder와 같은 기존 데이터셋의 Verilog 코드를 파싱하여 멀티모달 중간 표현(IR)을 생성합니다.

스크립트를 실행하려면 yosys를 설치해야 합니다.

사용법:

python verilog_parse/mmdata_generation.py --input <instruction-verilog-pair-data> --output <multi-modal-intermediate-representation-data>

🔍 프로젝터 (Projector)

폴더: projector

projector는 다이어그램, 테이블, 웨이브(waves)를 읽어 텍스트로 변환합니다. 칩 다이어그램을 처리하기 위해 OCR, 엣지 디텍트(edge detect), 노드 디텍트(node detect)와 같은 전통적인 CV 방법을 사용합니다.

사용법:

python projector/main.py --image_path <image_path>

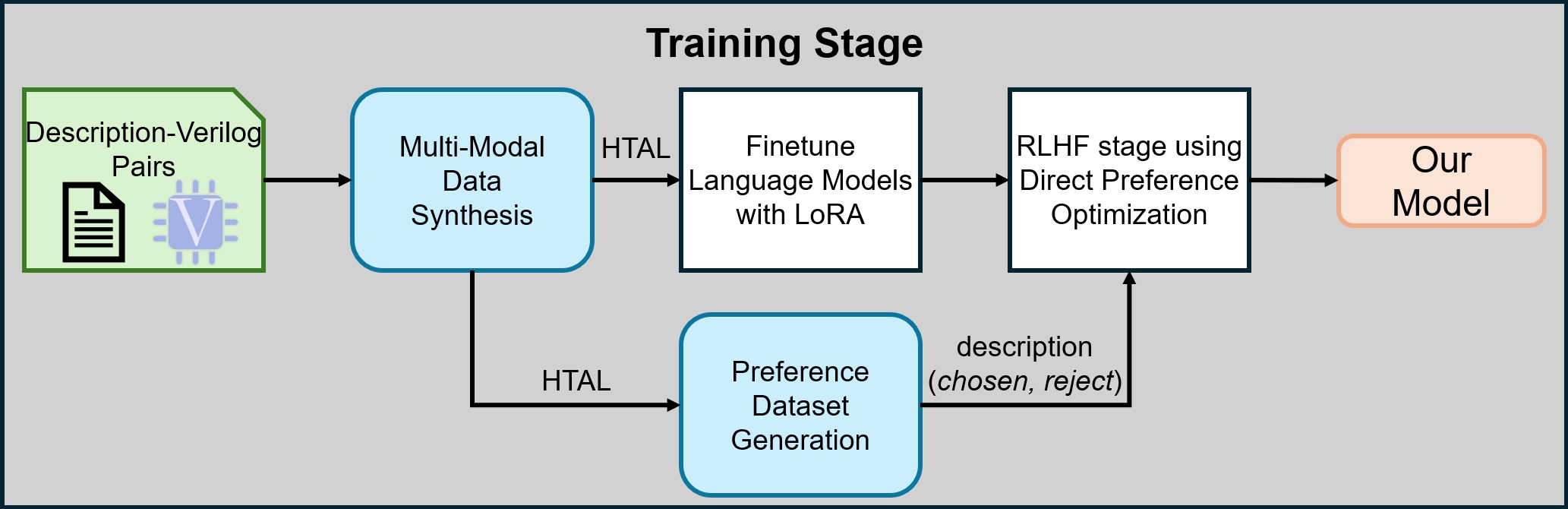

🔧 파인튜닝 (Finetune)

폴더: finetune

finetune에는 llama3.1과 rtlcoder를 파인튜닝하는 코드가 포함되어 있습니다.

스크립트를 실행하려면 llama-recipes를 설치해야 합니다.

사용법:

데이터_경로(data_path), 모델_경로(model_path) 및 출력_디렉토리(output_dir)에 따라 스크립트를 수정해야 할 수 있습니다.

Llama3.1 파인튜닝 (Finetune Llama3.1)

멀티 GPU에서 파인튜닝

./finetune/train_llama_multigpu.sh

싱글 GPU에서 파인튜닝

./finetune/train_llama_singlegpu.sh

RTLcoder 파인튜닝 (Finetune RTLcoder)

python finetune/train_rtlcoder.py --model_name_or_path <model_name_or_path> --data_path <data_path> --output_dir <output_dir>

📈 DPO (Direct Preference Optimization)

폴더: dpo

dpo는 모델을 추가로 학습시키는 데 사용되는 Direct Preference Optimization (DPO) 코드를 포함하고 있습니다.

사용법: 사용법은 여기를 확인하세요.

📊 평가 (Evaluation)

폴더: benchmark, test_benchmark, verilog_check

benchmark에는 모델 평가를 위한 케이스들이 포함되어 있습니다. 저희는 5가지 유형의 코드를 가지고 있습니다: 산술(arithmetic), 디지털 회로(digital circuit), 유한 상태 기계(fsm), 다중 모듈(multimodule), 테스트벤치(testbench).

test_benchmark에는 모델을 벤치마크에서 테스트하기 위한 코드가 포함되어 있습니다.

verilog_check에는 생성된 verilog 코드를 검사하는 코드가 포함되어 있습니다.

사용 방법:

모델 추론(Model Inference)

llama_ft에 대한 벤치마크

python test_benchmark/llama_finetune_benchmark.py --model_name <model_name> --peft_model <peft_model> --output_dir <output_dir> --use_projector

llama_dpo에 대한 벤치마크

python test_benchmark/dpo_benchmark.py --model_name <model_name> --output_dir <output_dir> --use_projector

rtlcoder에 대한 벤치마크

python test_benchmark/rtlcoder_benchmark.py --model_path <model_path> --output_dir <output_dir> --use_projector

rtlcoder_ft에 대한 벤치마크

python test_benchmark/rtlcoder_finetune_benchmark.py --model <model> --output_dir <output_dir> --use_projector

gpt4에 대한 벤치마크

python test_benchmark/gpt4_benchmark.py --api_key <api_key> --output_dir <output_dir> --use_projector

Verilog 검사(Verilog Check)

폴더: verilog_check

스크립트를 실행하려면 iverilog를 설치해야 합니다.

python verilog_check/code_check.py --generated_code_dir <generated_code_dir>
