Supermicro SYS-112D-36C-FN3P 리뷰: 2x 100GbE를 탑재한 36코어 Intel Xeon 6 SoC 서버

최근 저희는 8개의 25GbE 포트를 갖춘 숏 뎁스 (short-depth) Intel Xeon 6 SoC 시스템인 Supermicro SYS-112D-40C-FN8P를 살펴보았습니다. 이번 Supermicro SYS-112D-36C-FN3P는 유사한 36코어 버전이지만, 더 큰 변화는 네트워킹에 있습니다. 8x 25GbE 대신, 이 플랫폼은 동일한 일반적인 전면 I/O 1U 형식을 유지하면서 2x QSFP28 100GbE를 제공합니다. 36코어 Intel Xeon 6 SoC 6553P-B를 통해 성능 측면에서 어떤 변화가 있는지 확인해 보고자 했습니다.

Supermicro SYS-112D-36C-FN3P 외부 하드웨어 개요

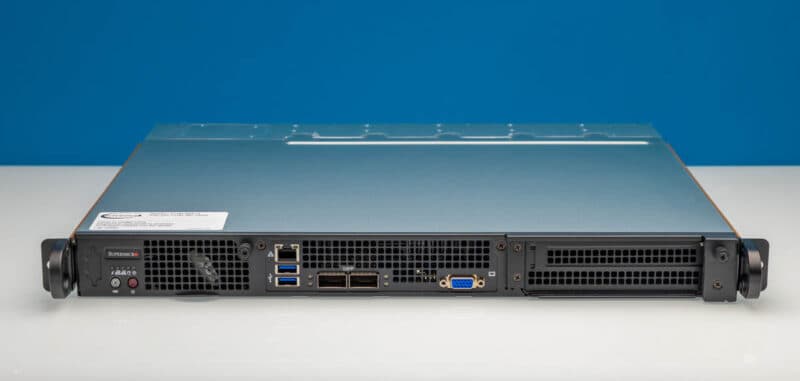

전면에서 볼 때, 이 제품은 저희가 리뷰했던 40코어 (FN8P) 유닛과는 눈에 띄게 다른 레이아웃을 보여줍니다. 이 섀시(chassis)는 전면에 주요 I/O 클러스터가 있으며, 우측에는 PCIe 확장 슬롯이 배치되어 있습니다. 다만, 이 모델은 이중화된 전원 공급 장치(redundant power supplies)가 후면에 위치합니다.

측면 각도에서 보면 시스템이 얼마나 컴팩트한지 알 수 있습니다. 깊이가 약 15.7인치인 이 제품은 전통적인 딥 1U (deep 1U) 서버를 지향하지 않습니다. 이 36C 유닛은 섀시 양면에 부품이 배치되어 있음에도 불구하고, 깊이가 중요한 설계 제약 조건인 랙(rack) 및 캐비닛(cabinet)을 위해 설계되었습니다.

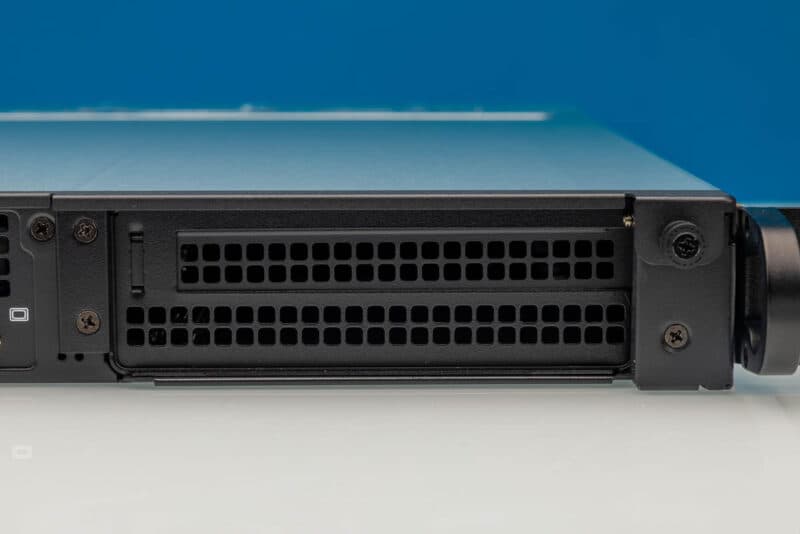

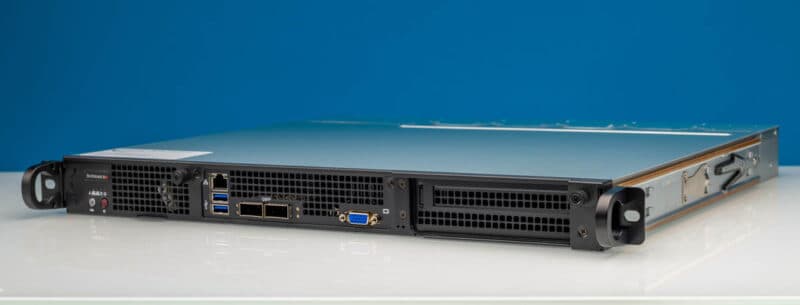

다른 각도에서는 전면부를 더 잘 파악할 수 있습니다. I/O 섹션은 중앙 쪽에 위치하며, 우측의 더 큰 개구부는 전면 장착형 전원 공급 장치가 아닌 PCIe 확장 영역을 위한 것입니다.

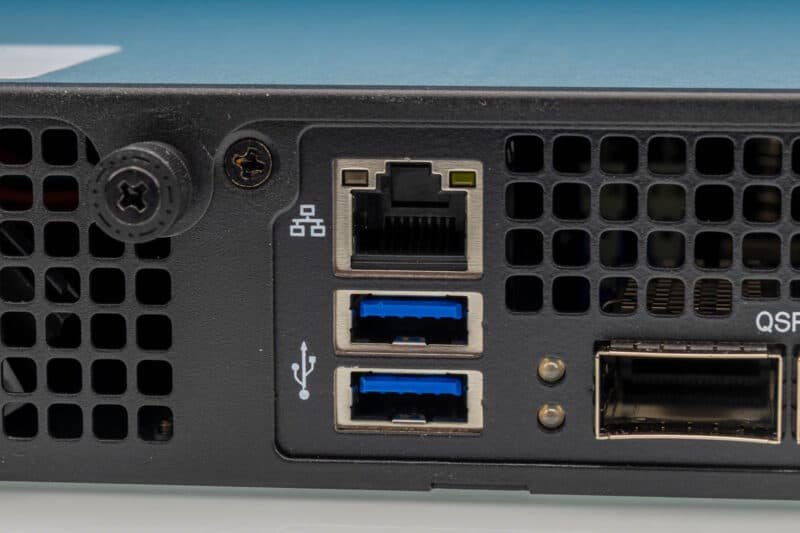

전면 패널의 한쪽에는 공유 관리 LAN 영역이 있습니다. LAN 포트 1에 IPMI가 공유되는 하나의 Intel i210 1GbE LAN 포트가 있습니다.

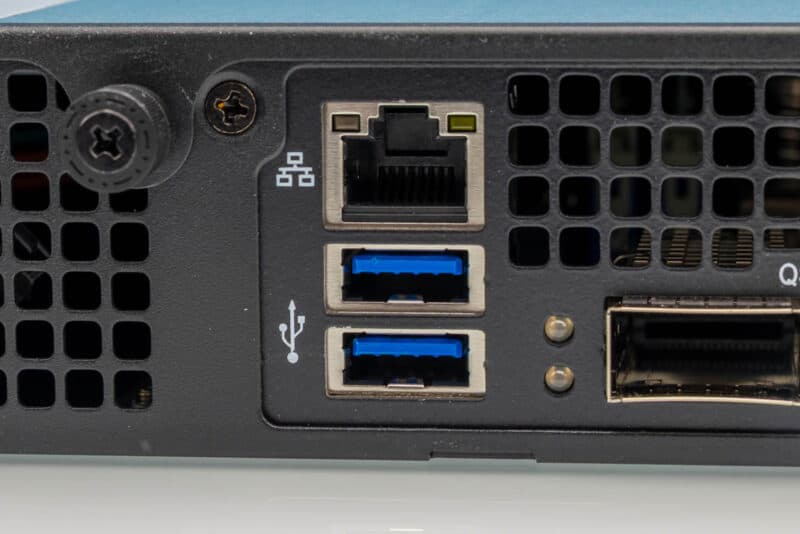

해당 영역 옆에는 두 개의 USB 3.0 Type-A 포트가 있습니다. 이 포트들은 시스템이 전면 서비스 액세스(front-service access)를 위해 설계되었기 때문에, 로컬 설치 및 복구 작업 시 유용합니다.

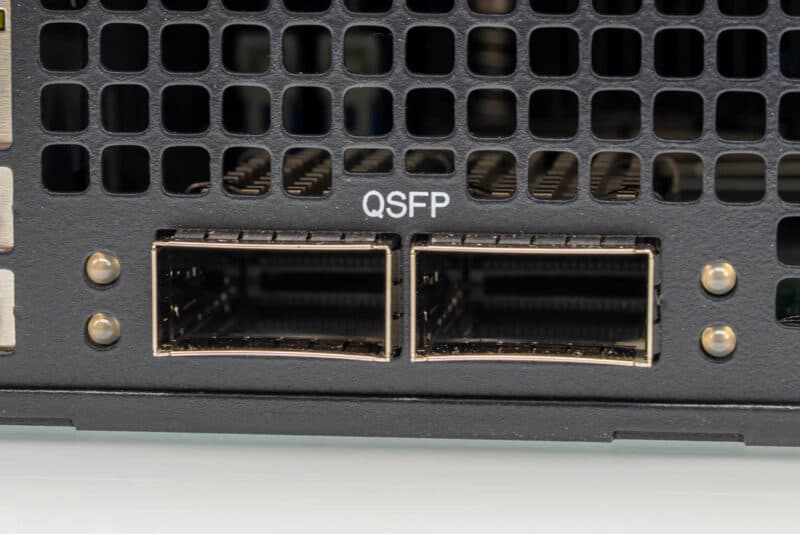

40C 모델과 비교했을 때 주요한 네트워킹 변화는 바로 이 부분입니다. 8개의 SFP28 25GbE 포트 대신, 이 시스템은 Intel Xeon 6 SoC 네트워킹 블록에 연결된 두 개의 QSFP28 100GbE 포트를 갖추고 있습니다.

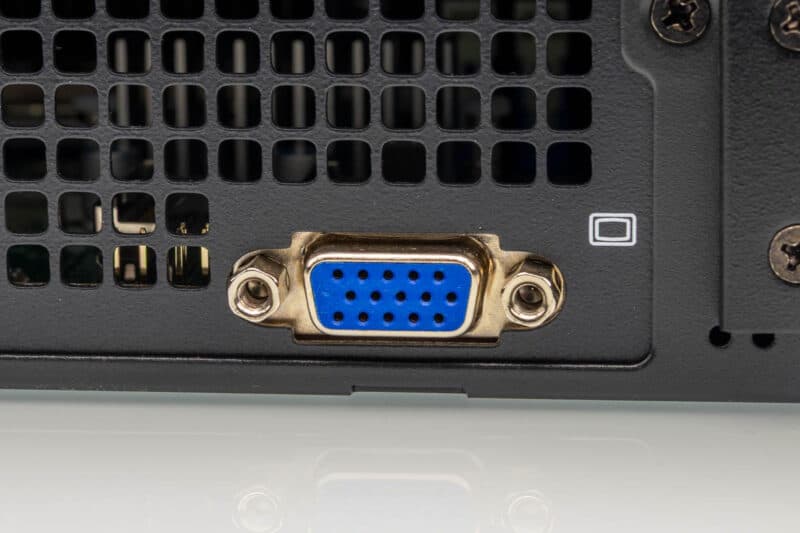

로컬 콘솔 액세스를 위해 Supermicro는 전면 패널에 VGA도 포함했습니다. 이는 시스템이 실험실 랙에 있거나 원격 관리(remote management)가 아직 구성되지 않았을 때 여전히 유용합니다.

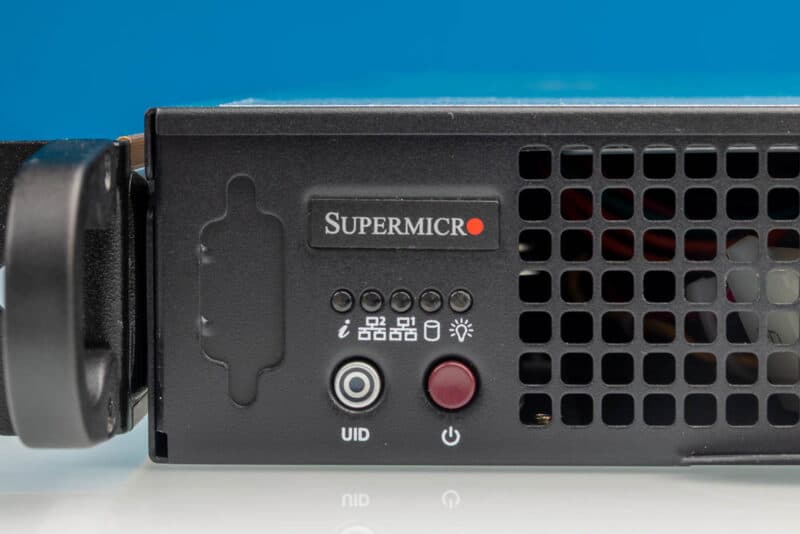

전면에는 전원 및 상태 제어 버튼도 있습니다.

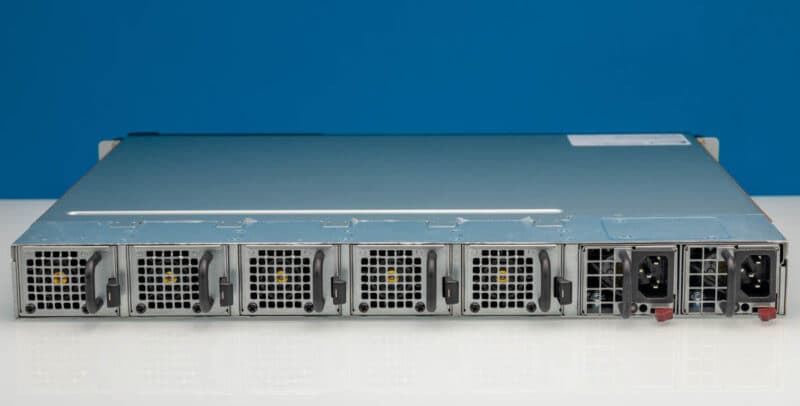

후면으로 이동하면 전면 I/O 측과는 매우 다른 모습을 볼 수 있습니다. 이 측면에는 팬 모듈 (fan modules)과 이중화된 전원 공급 장치 (redundant power supplies)가 위치합니다.

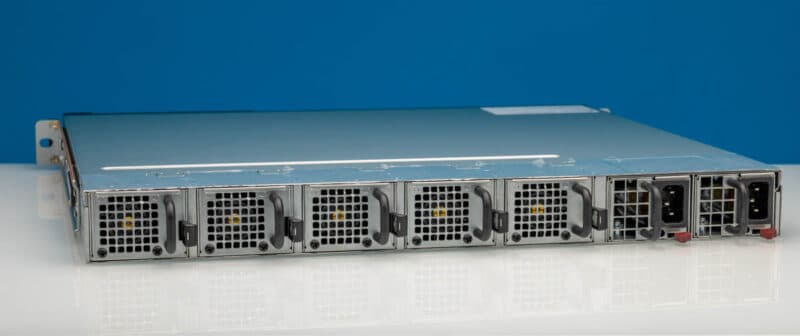

후면의 사선 뷰를 통해 팬 벽 (fan wall)과 전원 공급 장치 영역을 더 명확하게 확인할 수 있습니다. 전면이 네트워킹과 콘솔 I/O가 위치하는 곳이라면, 후면은 공기 흐름 (airflow)과 AC 전원이 핵심이 되는 곳입니다.

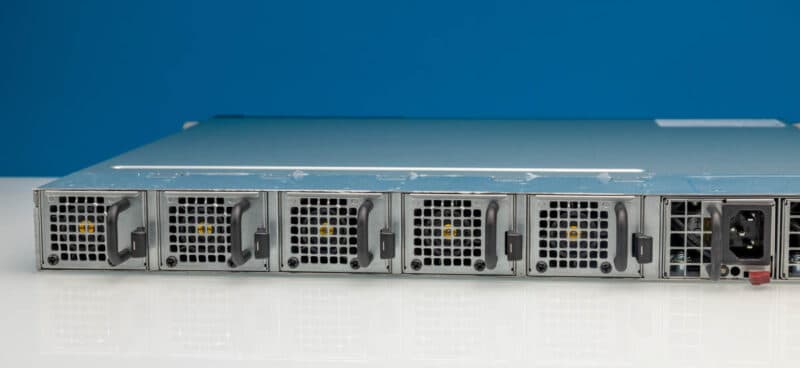

팬 모듈을 더 자세히 살펴보면, 후면에는 유지보수가 가능한 작은 팬들이 한 줄로 배치되어 있습니다.

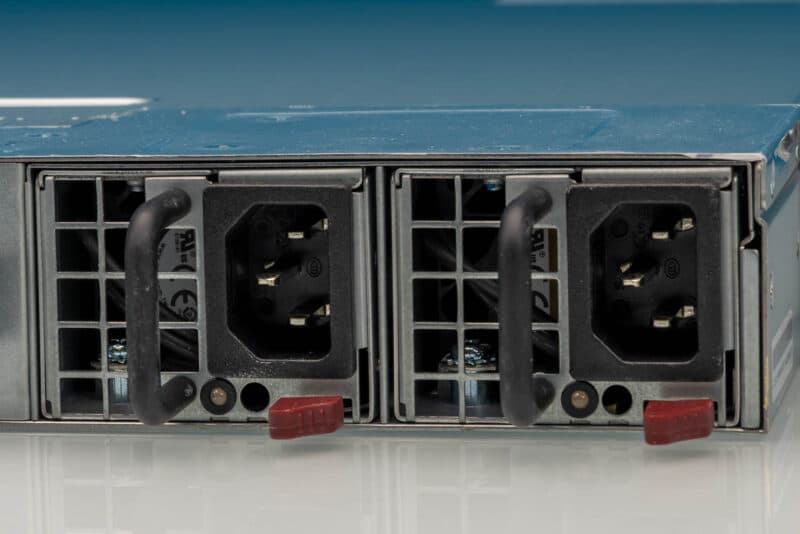

전원 공급 장치 또한 후면에 장착됩니다. 이 장비가 들어가는 일부 랙은 후면 전원 방식을 사용하므로, 이는 전면 I/O 엣지 서버 (edge servers)에서 매우 흔한 또 다른 구성 방식입니다.

다음으로, 서버 내부를 살펴보겠습니다.
