LiliumToonGraph (실험적)

툰 셰이더에서도 셰이더 그래프를 사용하고 싶다!

• UniversalRP 대응 툰 셰이더입니다.
• 아웃라인은 마스터 스택의 Lilium Toon 타겟으로 구현했습니다. 이는 Universal 타겟을 수정하는 방식으로 개발되었습니다.
• 표현 실험 중입니다. PBR 환경과 높은 친화성을 가진 툰 셰이더를 목표로 합니다.
• 개발 중입니다. 향후 버전에서 사양이 변경됩니다. 또한 구현에는 처리 효율이 좋지 않은 부분이 있습니다.

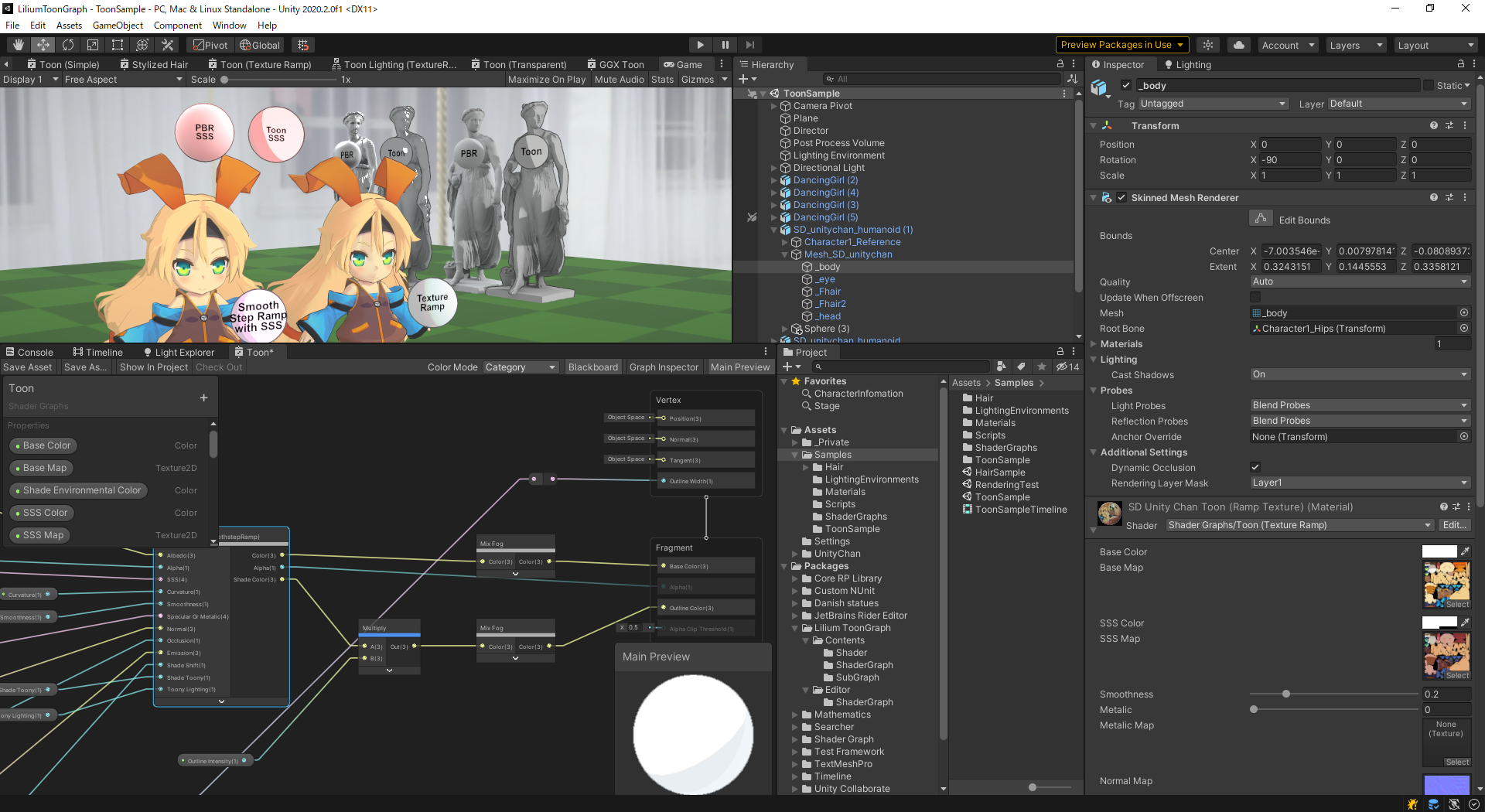

쇼케이스 (Showcase)

Toon Sample

Hair Sample

의존성 (Dependenceis)

• Unity2020.2.6f1 이상
• UniversalRP v10.3.1

사용 방법 (How to use)

예제 씬 (Exsample Scene)

Assets/Samples/ToonSample.unity

툰 셰이더 그래프 (Toon shader graph)

1. 프로젝트 창에서 마우스 오른쪽 버튼을 클릭합니다.
2. Create > Shader > Universal Render Pipeline > Lilium Toon Shader Graph 또는 Lit Shader Graph 또는 Unlit Shader Graph를 선택합니다.
3. 노드 Sub Graphs > ToonLighting (SmoothstepRamp) 또는 Sub Graphs > ToonLighing (TextureRamp)을 생성합니다.
4. 노드를 연결합니다.

Assets/Samples/ShaderGraphs/Toon.shadergraph 참조

HDRP 위장(Spoofing)에 대하여

아웃라인 색상을 ShaderGraph에서 제어하려면 ShaderGraph 패키지의 Internal 클래스에 접근하여 Master Stack에 추가 타겟을 생성해야 합니다.
이 문제를 해결하기 위해 아셈블리(Assembly)를 HDRP (Unity.RenderPipelines.HighDefinition.Editor)로 위장했습니다.

비공개 API를 사용하고 있기 때문에 URP에 대해 전방 및 후방 호환성이 없습니다.
Render Feature에서 아웃라인 색상을 제어하는 방법을 찾거나, 또는 커스텀 타겟이 공식적으로 지원되기를 기다려야 합니다.

참고 자료 (Reference)

• 니시카와 요시카즈의 「시험에 나오는 게임 그래픽스」(1)「GUILTY GEAR Xrd -SIGN-」에서 구현된 「애니메이션처럼 보이는 실시간 3D 그래픽스」의 비밀, 전편
• 【Unite Tokyo 2018】『붕괴 3rd』 개발자가 말하는 애니메이션풍 렌더링의 극의
• MToon Masataka SUMI
• HDRI Heaven Greg Zaal
• Fast Subsurface Scattering for the Unity URP JOHN AUSTIN

라이선스 (Licenses)

MIT

"Assets/UnityChan" 폴더는 아래 라이선스를 따릅니다.

© Unity Technologies Japan/UCL
