lenet5-accelerator

이 프로젝트는 Computer Architecture 특강의 최종 과제로, 간단한 CNN인 LeNet-5를 가속화하기 위해 FPGA와 GPU를 사용합니다. 각각 HLS와 Cuda가 사용되었습니다.

하드웨어 정보:

• CPU: Intel(R) Core(TM) i7-2600 CPU @ 3.40GHz
  • 지연 시간 (latency) = 1.59ms/추론
• GPU: GeForce GTX 970
  • 지연 시간 (latency) = 3.3ms (배치 크기(batch size) 100 기준)
• FPGA: Xilinx Kintex Ultrascale
  • 지연 시간 (latency) = 0.54ms/추론

실시간 애플리케이션이나 작은 배치 크기의 추론에는 FPGA가 가장 빠릅니다.

HLS

준비된 코드를 사용하여 HLS 프로젝트 생성하기

• 이 리포지토리에서 vivado_hls -f build_prj.tcl을 실행하면 합성 가능한(synthesizable) 프로젝트를 얻게 됩니다.

또는 모델을 처음부터 준비하기...

• keras_lenet.py를 실행하여 모델을 훈련시키고, 이 스크립트는 두 가지 파일인 saved_model.json과 saved_weights.h5를 생성합니다.
• 이 리포지토리로 클론합니다. 여기는 훌륭한 프로젝트 hls4ml의 포크(fork)입니다.
• cd hls4ml/keras-to-hls를 실행하여 새로운 디렉토리 lenet5-model-files를 만들고, 생성된 saved_model.json과 saved_weights.h5 파일을 넣습니다.
• python keras-to-hls.py -c keras-config.yml을 실행하면 HLS 프로젝트용 C 소스 파일이 생성됩니다.
• vivado_hls -f build_prj.tcl을 실행하여 HLS 프로젝트를 빌드합니다 (30~40분).
  • 많은 1'들이 출력될 것이며, 이는 올바른 추론(correct inferences)을 의미합니다. 0은 잘못된 추론(incorrect inference)을 의미합니다.
    더 자세한 정보는 hls4ml 리포지토리에서 찾을 수 있습니다. 하지만 수동 최적화가 없는 상태로 생성된 프로젝트는 합성 불가능하거나 성능이 매우 떨어질 수 있습니다.

테스트벤치 및 테스트 데이터

• 테스트벤치: lenet5_test.cpp
• 테스트 데이터: test_images/ (스크립트 test_images/save_images.py에 의해 생성됨)

최적화 트릭

• 내부 루프를 함수로 래핑합니다. 예를 들어, 가중치 필터와 이미지 블록 간의 요소별 곱셈(elementwise multiplication)과 같이 합니다.

2차원 컨볼루션(convolution)의 경우, 가장 안쪽 두 개의 루프를 하나의 함수로 감싸 필터링을 재사용하고 파이프라인화할 수 있습니다.

• 동시에 파이프라이닝 및 분할(pipeline and partition):

for (int oh = 0; oh < CONFIG_T::out_height; oh++)
    for (int ow = 0; ow < CONFIG_T::out_width; ow++)
#pragma HLS pipeline
...

• 메모리 접근을 줄이기 위해 임시 변수(temporary variable)를 사용하여 누적 결과(accumulation result)를 저장합니다.
• 완전 연결 계층(fully-connected layers, 행렬-벡터 곱셈(matrix-vector multiplication))의 경우, 첫 번째 레벨 루프에 대해 파이프라인화를 적용합니다:

// keras (tf backend) uses transposed weight matrices
Product1: for(int ii = 0; ii < CONFIG_T::n_in; ii++) {
#pragma HLS PIPELINE
...

• 불필요한 평탄화(flatenning) 및 비평탄화(unflattening)를 제거하고, 한 계층의 출력 차원과 다음 계층의 입력 차원을 일치시킵니다.
• 루프 구조 내에서 너무 깊게 로컬 배열(local arrays)을 사용하지 않도록 합니다. 이는 큰 리소스 소비로 이어질 수 있습니다.

결과 (Results)

The 원래 정확도(accuracy)는 98.89%이며, 16비트 고정 소수점(fixed point)(softmax 계층 제외)을 사용했을 때 정확도는 98.87%가 됩니다. softmax 계층은 추가적으로 아주 작은 수준의 정확도 하락을 유발합니다.

• xcku095-ffvb2104-1-c

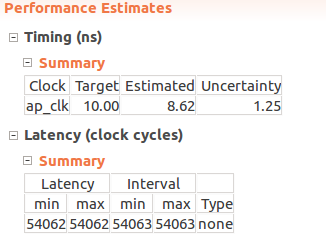

  • 지연 시간(latency) = 간격(interval) = 54064 cycles * 10 ns/cycle
  • 리소스 사용량 (resource usage)
    • BRAM 49%
    • DSP 96%
    • FF 12%
    • LUT 46%
• xcku115-flvb2014-2-e:
  • 지연 시간(latency): 위와 동일

• 리소스 사용량 (resource usage)

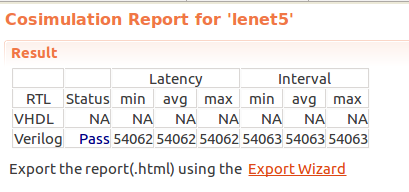

• 공동 시뮬레이션 (co-simulation)

GPU

The GPU 코드는 gpu 아래에 위치합니다. gpu 디렉토리에서 make cpu 또는 make gpu를 실행하여 CPU 또는 GPU 버전의 코드를 빌드할 수 있습니다. 이 프로젝트에서 볼 수 있듯이, CPU/GPU 코딩 스타일은 HLS와 매우 다릅니다. 특히 컨볼루션(convolution) 부분이 그렇습니다.
가장 비용이 많이 드는 부분, 즉 두 번째 컨볼루션 계층은 3개의 가장 바깥쪽 루프를 3D 그리드(3D grids)로 대체하여 GPU로 가속화되었습니다.

결과

두 번째 컨볼루션(conv) 레이어를 제외하고는 나머지 모든 것이 호스트에 머무릅니다.
메모리 할당 및 커널 실행으로 인해 큰 오버헤드가 발생하기 때문에, 100회의 추론을 평균한 전체 지연 시간은 CPU보다 약간 나쁩니다 (3.50 vs 1.59ms/추론). 하지만 커널만 비교한다면, GPU는 CPU보다 약 20배 빠릅니다 (0.042ms vs 0.9ms). 이러한 이점은 동일한 매개변수를 사용하는 대량의 데이터가 존재하여 GPU로 사전 가져올 수 있을 때만 나타납니다.

향후 작업

NVIDIA에서 설명했듯이, CUDA 커널을 C++ 템플릿으로 구현하는 것도 가능합니다(이 블로그 게시물 참조).

Keras의 LeNet5

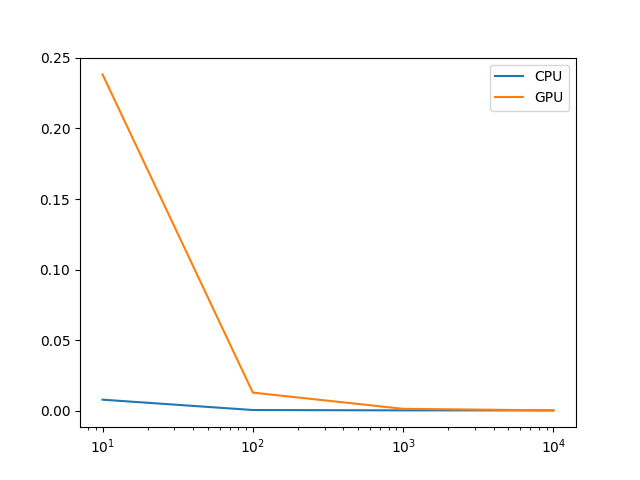

비교를 위해 Keras + TF로 평가를 수행했습니다:

지연 시간 감소는 주로 제 노트북의 메모리 제한 때문에 평탄화됩니다. CPU/GPU 메모리가 충분히 크다면, 프레임워크 구현은 훨씬 더 나은 확장성을 보여줄 것입니다.

참고로 사용된 CPU/GPU는 위에서 언급한 Intel i7-7500 및 GeForce 940MX와 다르며, 이는 제가 자체 노트북에 환경을 설정했기 때문입니다.
