1. 딥쿨 게이머 스톰 PQ1000G 80PLUS골드 풀모듈러 ATX3.1

DEEPCOOL GAMER STORM PQ1000G 80PLUS골드 풀모듈러 ATX3.1

    PC 시장에서 안정적인 브랜드 이미지를 구축하는 것은 결코 쉬운 일이 아닙니다. 오랜 시간 축적된 기술력은 물론, 꾸준히 소비자 신뢰를 쌓아야 하기 때문인데요. DEEPCOOL은 다양한 PC 컴포넌트를 꾸준히 선보이며 국내 시장에서도 좋은 평가를 받아온 브랜드입니다. 특히 케이스와 쿨러 제품군은 이미 많은 사용자들에게 익숙할 정도로 높은 인지도를 확보하며 브랜드 입지를 다져왔습니다.

    케이스와 쿨러에 비해 상대적으로 덜 알려져 있지만, DEEPCOOL은 파워서플라이 제품군 역시 다루고 있습니다. 다만 국내 시장에서는 한동안 신제품 출시가 뜸했는데요. 지난해 9월 출시한 PF750L 이후 별다른 후속 제품 소식이 없었던 만큼, 이번 신제품 등장은 국내 소비자들에게 더욱 반가운 소식으로 다가올 것 같습니다.

    오늘은 오랜만에 돌아온 DEEPCOOL의 신규 파워서플라이, GAMER STORM PQ1000G 80PLUS GOLD 풀모듈러 ATX 3.1을 소개해 드리려 합니다. 제품명 그대로 1,000W 출력과 최신 ATX 3.1 규격을 지원하며, 풀모듈러 설계를 적용한 제품입니다. 여기에 80PLUS와 Cybenetics 인증 뿐만 아니라 PPLP 인증까지 획득해 기본적인 효율과 성능을 다양한 기관에서 객관적으로 검증받았습니다.

    최근 파워서플라이는 내부 부품의 가격이 점점 올라가는 만큼, 단순히 높은 출력과 효율뿐만 아니라 안정성과 완성도가 중요한 선택 기준으로 자리 잡고 있는 추세입니다. DEEPCOOL이 오랜만에 선보인 이번 제품은 어떤 모습을 보여줄지, 이어지는 본문에서 자세히 확인해 보겠습니다.

    제품 사양
기본 정보
제품명
DEEPCOOL GAMER STORM PQ1000G 80PLUS골드 풀모듈러 ATX3.1
Total Power
1000W
제품 크기
140 x 150 x 86 mm
쿨링팬
120 mm (Fluid Dynamic Bearing)
서비스 보증
무상 10년
AC INPUT
100-240 VAC / 50-60 Hz / 12-6A
200-240 VAC / 50-60 Hz / 6.5A (Only for Korea/China)
출력
DC OUTPUT +3.3V +5V +12V -12V +5Vsb
Max Output Current 20A 20A 83A 0.3A 3A
Max Combined Power 120W 996W 3.6W 15W
케이블 구성
Main 20+4 PIN
1 EA
CPU 4+4 PIN
2 EA
PCI-E 6+2 PIN
4 EA
12V-2x6 PIN
1 EA
SATA
9 EA
MOLEX
3 EA
인증 및 보호회로
80PLUS
80PLUS GOLD
Cybenetics
ETA PLATINUM / LAMBDA A- (115V & 230V)
PPLP
GOLD (115V & 230V)
보호회로
OVP / OCP / OPP / SCP / UVP / OTP / NLO / SIP
적합성/안전
R-R-XQS-PQC00G-FD / ZU10732-25006
구매 정보
유통사
㈜브라보텍
가격
148,000 원
QUASARZONE.COM

목차

1. 제품 외형 & 특징
2. 분해
3. 파워서플라이 성능 테스트
4. 요약

뒤로가기를 누르면 목차로 되돌아옵니다.

상자 & 구성품

[구성품] 파워 본체, 모듈러 케이블, AC 전원 케이블, 고정용 나사, 케이블 타이, 사용 설명서, 케이블 홀더

    패키지는 흰색 바탕에 딥쿨의 브랜드 컬러인 청록색을 포인트로 넣어 디자인했습니다. 전면에는 제품 사진을 큼직하게 넣고 제품 이름, 특징, 각종 인증 내역을 간단하게 섬네일 형태로 기재했습니다. 보다 자세한 기술 사양과 같은 내용은 후면에 기재했습니다. 구성품은 제품 사용에 필요한 것만 적절하게 제공합니다.

제품 외형 & 특징

[제품 크기] 140 x 150 x 86 mm

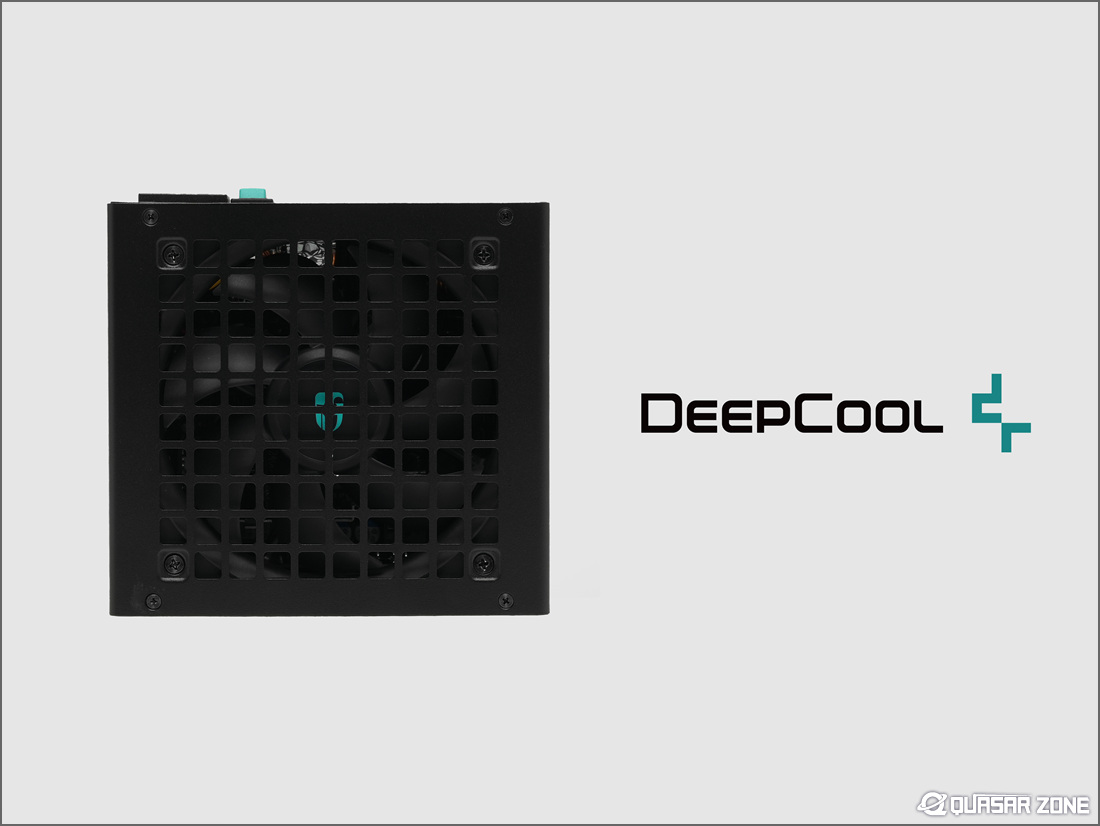

    딥쿨의 패밀리룩이라 할 수 있는 사각형 에어홀 디자인이 PQ1000G에도 그대로 적용되었습니다. 쿨링팬 상단, 섀시 측면에는 밝은 청록색 로고를 넣어 포인트를 주었습니다. 섀시 앞뒤 길이는 140 mm로 표준 ATX 규격을 준수하고 있어 케이스 호환성이 좋은 편입니다.

[쿨링팬 제어] 미지원

    전원 버튼과 12V-2x6 포트에도 밝은 청록색으로 포인트를 주었습니다. 내부 온도와 부하량에 따라 쿨링팬이 작동하지 않는 팬리스 모드(Hybrid Mode)는 지원하지 않습니다.

케이블 구성
케이블 두께 수량 길이
ATX 20+4 PIN 18 AWG 1 EA 600 mm
EPS 4+4 PIN 16 AWG 2 EA 700  mm
PCI-E 6+2 PIN 16 AWG 2 EA 600 mm
PCI-E 6+2 PIN x 2 EA 16 AWG 1 EA 600 + 120 mm
12V-2x6 (12+4) PIN 16-24 AWG 1 EA 650 mm
SATA x 3 EA & MOLEX x 1 EA 18 AWG 3 EA 450 + 120 + 120 + 120 mm

※ 실측 기준, 측정 방식에 따라 차이가 있을 수 있습니다.

[연결 방식] 풀 모듈러

[타입] 메시 패턴 케이블

[두께] 16-24 AWG

    풀 모듈러 구조를 채택하여 원하는 케이블만 선택적으로 연결해 사용할 수 있습니다. 메시 패턴 케이블을 적용하여 유연하고 정리하기 쉽지만, 모든 케이블이 떨어져 있어서 깔끔하게 정리하기는 다소 어렵습니다. 구성품으로 케이블 홀더를 제공하여 이를 사용해 깔끔하게 정리 가능합니다. CPU 보조 전원은 모두 1 케이블 - 1커넥터 구성으로 구성했으며, 그래픽카드 보조전원 커넥터 4개 중 2개는 단독, 나머지는 브리지 방식으로 구성했습니다.

    케이블 홀더는 사용자가 직접 장착하는 방식입니다. 홀더를 사용해 떨어져있는 각 케이블을 더욱 깔끔하게 정리 가능합니다.

[12V-2x6  케이블] 1개 제공

    12V-2x6(12+4) PIN 케이블은 커넥터 측면에 'H++' 표기를 통해 확인할 수 있습니다. 12V-2x6(12+4) PIN을 사용하는 그래픽카드에 방향 상관없이 바로 연결할 수 있어 변환 젠더를 사용하는 것보다 간결하게 시스템을 구성할 수 있습니다.

□ 12V-2x6 커넥터

    23년 7월 PCI-SIG는 출시 초기부터 지속되어 온 멜팅 문제를 해결하기 위해 그래픽카드 보조 전원 단자, 12VHPWR를 바꾼다는 소식을 알려왔습니다. PCI-SIG 문서를 찾아보면 12V-2x6 PCIe 6.0이라는 새로운 디자인으로 대체될 것이라는 내용과 PCIe Base 6.0으로 업데이트되고 새로운 ATX 3.1 표준을 준수하는 12V-2x6 커넥터의 설계 초안을 확인할 수 있습니다.

    새로운 커넥터 디자인에서 가장 큰 변화는 고정력에 대한 개선이라 할 수 있습니다. 커넥터 포트의 생김새는 기존과 같지만, 12V-2x6은 내부 핀의 길이가 다릅니다. 12 PIN(전원 핀)의 길이가 늘어나 접촉 면적을 늘렸고, 반대로 4 PIN(감지 핀)의 길이는 짧아져서 커넥터가 제대로 결착되지 않았다면 핀이 정상적으로 접촉되지 않게 했습니다. 단자 연결, 접촉 문제로 발생한 멜팅 문제 해결에 초점을 맞추었죠. 12VHPWR 케이블은 변화가 없어 그대로 사용해도 되지만, 파워뿐만 아니라 그래픽카드도 12V-2x6 커넥터를 사용해야 제대로 적용한다는 점 참고하시길 바랍니다.

▼ 변경 사항 자세히 보기(눌러서 펼치기)

분해

    표준 ATX 규격 공간에 내부 부품을 효율적으로 배치했습니다. 검은색 PCB에 EMI 필터, LLC 공진 회로, 트랜스, 콘덴서, 방열판 등을 실장했고 도터 보드도 사용하여 공간을 확보하고 쿨링 효율도 높였습니다. 접지는 섀시 후면에 구성했고 출력단에는 DC to DC를 추가하여 12V 가용력을 99.6%까지 끌어 올리고 전압 안정성도 확보했습니다.

    ● 1차 콘덴서: nichicon 820uF / 400V - 105℃

    ● 전원 설계: 전압 강하를 최소화하는 DC to DC 회로 및 +12V 싱글레일 설계 (12V 전력 99.6% 가용 가능)

    ● 보호 회로: OVP, OCP, OPP 등을 포함한 8중 보호 회로 적용

■ 보호 회로 구성

OCP (Over Current Protection) 과전류 보호회로
OVP (Over Voltage Protection)
과전압 보호회로

UVP (Under Voltage Protection)
저전압 보호회로
OPP (Over Power Protection)
과전력 보호회로

SCP (Short Circuit Protection)
단락 보호회로
OTP (Over Temperature Protection)
과온도 보호회로

NLO (No Load Operation) 공회전 보호회로 SIP (Surge& Inrush Protection) 서지&인러쉬 보호회로

[쿨링팬] Hong Hua HA1225M12F-Z(DC12V 0.45A)

[크기] 120 x 120 x 25 mm

[베어링] FDB(Fluid Dynamic Bearing)

파워서플라이 성능 테스트

[테스트 환경 변경 안내]

• IT8512+(300W / 120V / 30A) 프로그래머블 전자부하장비 증설

• 2026년 6월 1일 기준: 3,100 W 파워 테스트 가능 (기존 장비: 2,500 W)

▼ 파워서플라이 테스트 차트(눌러서 펼치기)

▲ 80PLUS Certification

▲ Cybenetics Certification

▲ PPLP Certification

식별을 용이하게 하기 위해 그래프 시작지점이 76%로 설정되었습니다. 따라서 실제보다 과장된 그래프입니다.

[10% 부하] 88.62%

[20% 부하] 91.86%

[50% 부하] 92.71%

[100% 부하] 90.59%

[평균 효율] 91.65%

    80PLUS 인증 내역서를 확인해보면 50% 부하에서 91.14%로 GOLD 인증을 통과했습니다. 퀘이사존 측정 결과 92.71%로 기준값을 충족합니다. 80PLUS GOLD 인증 기준값보다 2.71~4.86% 높은 성능이 확인되었습니다. 10% 부하 구간에서는 88.62%로 측정되었습니다. (국내 사용 환경인 220V기준으로 측정되었기에 인증서에 기재된 프리볼트 테스트 결과보다 전반적으로 효율이 높게 측정될 수 있습니다.)

    Cybenetics ETA PLATINUM(115V & 230V) 인증도 받았습니다. 220V를 기준으로 테스트한 퀘이사존 측정 결과 평균 효율 91.65%를 기록하여 기준에 부합합니다.

    12V 라인과 3.3V, 5V 최대 출력 테스트도 진행을 해봤습니다. 전력 소비의 대부분을 차지하는 +12V 라인의 최대 부하(=996W) 환경에서는 91.34%로 측정되었으며, 주변 기기와 부품에 전력을 공급하는 +3.3V와 +5V 라인의 최대 부하(=120W) 환경에서는 80.33%로 측정되었습니다.

[2% 부하] 70.03% (권장 효율 70% 충족)

※ 2005년 이후 PC의 아이들(IDLE) 상태의 소비 전력이 크게 줄어들면서 전력 손실이 커지는 것을 우려했습니다. 500W 미만 파워에 대해선 10W, 500W 이상 파워에 대해선 2% 부하 구간을 아이들 상태로 취급하는데요. 해당 부하에서 최소 60% 이상의 효율을 보장해야 하며, 70% 이상을 권장한다고 안내하고 있습니다. 퀘이사존에서는 가이드에 따라 10W / 2% 기준으로 테스트를 진행했습니다.

식별을 용이하게 하기 위해 그래프 시작지점이 11.2V로 설정되었습니다. 따라서 실제보다 과장된 그래프입니다.

[CPU 보조 전원] 0.067 V(최대-최소)

[그래픽카드 보조 전원] 0.052 V(최대-최소)

    파워서플라이 가이드라인에 명시된 오차 범위(+5~-7%)보다 타이트한 0.6% 이내의 안정적인 12V 출력을 보여줍니다.

    팬리스 모드가 없어, 파워 작동과 함께 쿨링팬이 바로 작동했습니다. 부하가 증가함에 따라 RPM도 함께 완만히 상승했으며, 70% 부하에서도 1,000 RPM 초반에서 작동하는 모습을 보여주었습니다. 100% 부하에서는 최대 1,536 RPM을 기록했습니다. (테스트 환경과 샘플에 따라 일부 차이가 발생할 수 있습니다.)

소음과 고주파음은 퀘이사존 ACOUSTIC ANALYSIS LAB에서 측정하였습니다.(장비 소개 기사 링크)

※ 소음 테스트는 쿨링팬 단독 작동 조건에서 측정된 결과입니다. 케이스 장착 후 실제 사용 간 발생하는 소음과 차이가 있을 수 있습니다.

※ 파워서플라이 디자인 가이드에는 5VSB 전력 기준을 명시하고 있습니다. ErP Lot 3 2014 및 ErP Lot 6 2010 / 2013에는 5VSB 대기전력 효율이 가능한 높아야 한다고 안내하고 있습니다. 그중 550mA, 1A 및 1.5A 구간에서는 75% 이상 효율 이상을 권장하고 있습니다. 제품마다 5VSB 최대 출력이 다른데요. 이점을 고려하여 5VSB 출력이 3A보다 높은 경우에는 최대 3A 기준에서 75% 이상 효율을 달성해야 한다고 안내하고 있습니다. 퀘이사존에서는 가이드에 따라 550mA, 1A, 1.5A 그리고 파워 스펙에 명시된 최대 5VSB 출력값을 기준으로 테스트를 진행했습니다.

※리플&노이즈는 콘덴서의 수명을 단축하고 오작동을 일으킬 수 있음으로 수치가 낮을수록 좋으며, 설계 가이드에서도 보통 출력 전압의 1~2% 이하로 제한하고 있습니다. 각종 노이즈가 전압을 왜곡시켜 전위 차이를 이용한 신호에 오류를 줄 수 있기 때문에 리플&노이즈 양이 적을수록 좋습니다.

요약

요약
😀 강점

80% 부하에서도 30 dB(A) 초반의 소음
표준 ATX 규격으로 우수한 케이스 호환성
ATX 3.1 및 12V-2x6 케이블 제공
CPU & GPU(3개) 단독 케이블로 구성 가능
구성품으로 케이블 정리를 위한 홀더 제공
🤔 아쉬운 점

팬리스 모드 미지원
