AMD의 차세대 'Mustang Peak' Threadripper CPU에 대한 첫 공식 세부 정보 공개 — DDR5, PCIe 6.0 및

요약

AMD의 차세대 Zen 6 기반 Threadripper CPU인 'Mustang Peak'에 대한 세부 정보가 공개되었습니다. TSMC 2nm 공정 적용, DDR5 및 PCIe 6.0 지원, 그리고 칩렛당 코어 수 증가를 통한 대폭적인 성능 향상이 예상됩니다.

핵심 포인트

  • 코드명 'Mustang Peak' 및 Zen 6 아키텍처 기반
  • TSMC 2nm 공정의 CCD 사용 예정
  • DDR5 메모리 및 PCIe 6.0 지원
  • 칩렛당 코어 확대로 최대 144코어 구현 가능성
  • 6GHz 이상의 높은 클럭 속도 목표

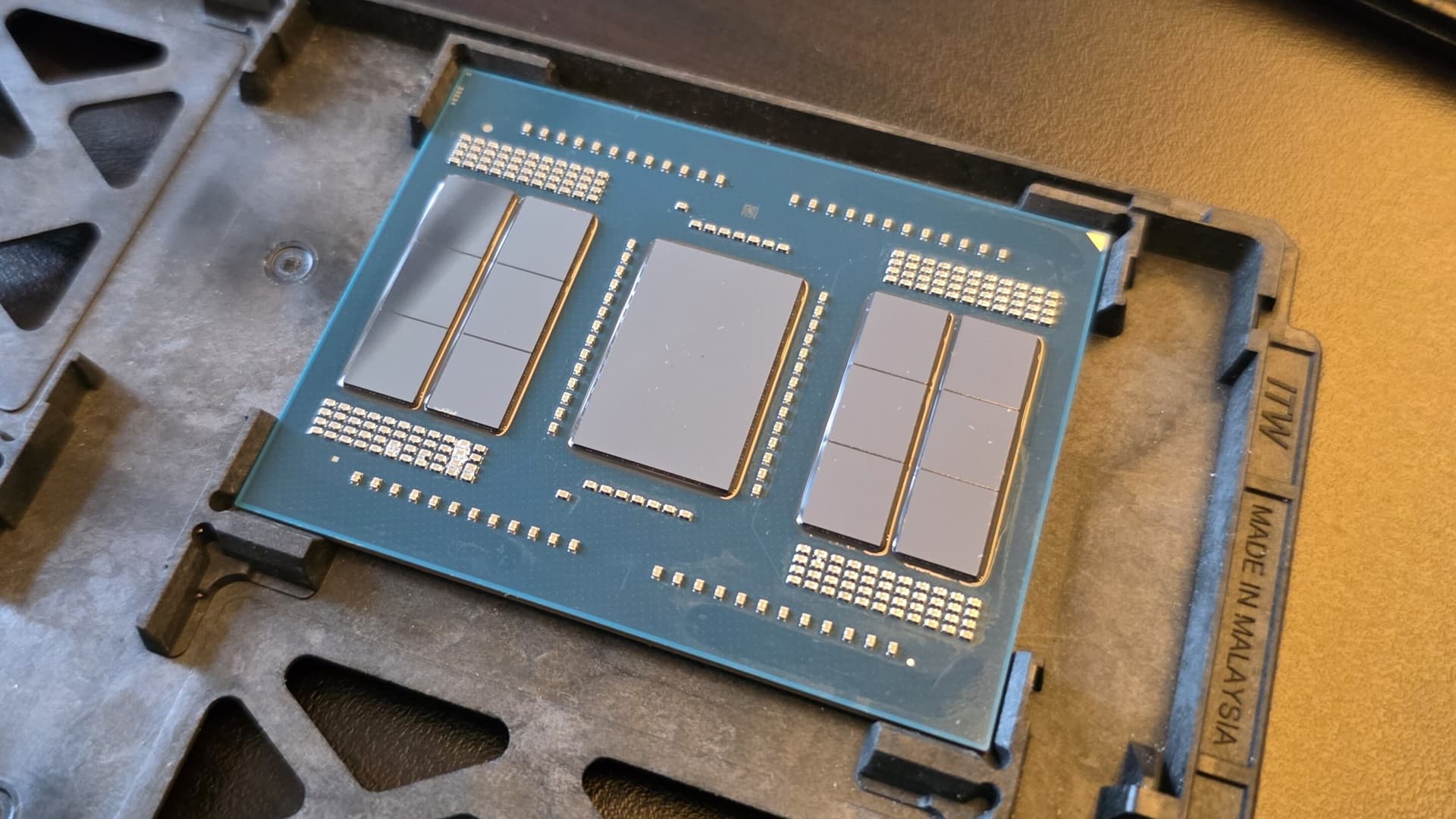

A delidded Threadripper 9000 CPU, showing twelve CCDS and the large IOD.

우리는 이미 코드명 Venice인 AMD의 차세대 EPYC 프로세서에 대해 꽤 많은 이야기를 들었으며, 소비자용 Zen 6 부품들에 대해서도 특히 Olympic Ridge 및 Medusa Point라는 명칭으로 꽤 많은 이야기를 들었습니다. 이제 부다페스트 기반의 저수준 프로그래밍(low-level programming) 애호가인 InstLatX64(@InstLatX64 on X) 덕분에, 우리는 코드명 Mustang Peak인 AMD의 Zen 6 기반 Threadripper CPU에 대한 첫 번째 확인된 세부 정보를 확보하게 되었습니다. 여기에는 충격적인 내용은 없으며, 활용할 수 있는 정보가 아주 많지도 않지만, 여전히 흥미로운 추측을 해볼 수 있습니다.

우리가 실제로 확인한 주요 세부 사항은 다음과 같습니다: Zen 6 기반 Threadripper 부품의 내부 코드명은 "Mustang Peak"이며, TSMC의 2nm급 공정으로 제작된 코어 복합 다이(Core Complex Dies, CCDs)를 사용할 예정입니다. 우리는 이것이 거의 확실하게 Olympic Ridge 및 Venice와 동일한 CCD를 사용할 것임을 추론할 수 있지만, 이에 대해서는 잠시 후에 더 자세히 다루겠습니다. 우리는 이것이 DDR5 메모리와 PCI Express 6.0을 기반으로 할 것이라는 점을 알고 있으며, 아마도 후자 때문에 "TR6"로 알려진 새로운 플랫폼이 필요할 것입니다.

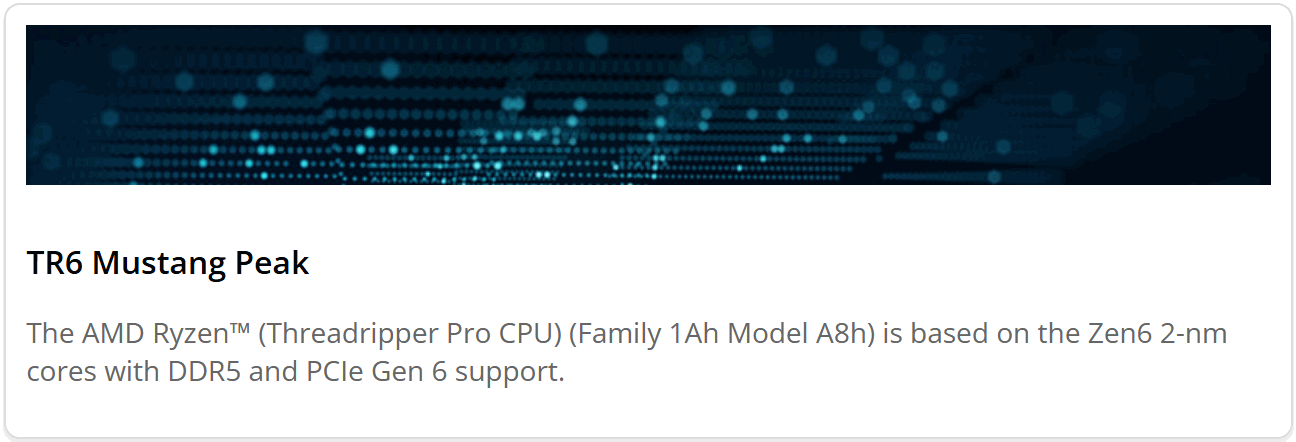

A screenshot of AMD's Technical Information Portal showing a few details about "TR6 Mustang Peak".

InstLatX64는 AMD의 기술 문서 포털에서 이 정보를 찾아냈는데, 불행히도 우리는 해당 포털에 접근할 수 없지만, 위에서 문서의 첫 페이지를 명확하게 확인할 수 있습니다. 그것이 이야기의 대부분이지만, 그럼에도 불구하고 이 정보로부터 우리가 유추할 수 있는 꽤 흥미로운 세부 사항들이 있습니다.

우선, 코어 수입니다. AMD의 Zen 6 프로세서는 칩렛(chiplet)당 코어 수를 8개에서 12개로 늘리는 "Powderhorn" CCD를 사용할 것으로 예상됩니다. 이는 데스크톱 Ryzen 프로세서의 최대 CPU 코어 수를 16개에서 24개로 높이며, Threadripper Pro CPU의 잠재적 최대 코어 수를 96개에서 무려 144개로 증가시킵니다. 나아가, Zen 6는 6 GHz를 "상당히 상회하는" 클럭 속도를 목표로 하는 설계라고 알려져 있으므로, 클럭 속도 또한 상당히 증가할 것이라고 추측할 수 있습니다.

288개의 고클럭 풀파워 (full-power) CPU 스레드를 갖춘 칩은 엄청난 전력을 소모할 가능성이 높으며, 반드시 엄청난 메모리 대역폭 (memory bandwidth)을 필요로 할 것입니다. 이 괴물에게 어떻게 먹이를 공급할까요? LPDDR6가 진행 중임에도 불구하고 DDR6 표준은 아직 완성되지 않았기 때문에, DDR6를 사용할 수는 없습니다. AMD가 채널 수를 8개에서 늘릴 가능성도 있습니다. EPYC Venice가 Turin의 12개 메모리 채널에서 완전한 16개의 64비트 채널(1024비트 메모리 버스)로 늘린다는 사실이 알려져 있기 때문입니다. 2세대 MRDIMM과 결합하면, Venice는 약 1.6 TB/s의 메모리 대역폭을 제공하게 될 것입니다.

이 페이지들은 #AMD #Zen6 기반의 #ThreadripperPro에 대한 몇 가지 세부 정보를 공개합니다: CPUID BA0F80, #MustangPeak 코드명, #TR6 소켓, DDR5 및 PCIe Gen 6를 지원하는 TSMC 2-nm 코어. https://t.co/X1AC23CoGq https://t.co/4ZcU8lJzXh https://t.co/7CtXpkVcUa pic.twitter.com/brrcav2Y1v June 16, 2026

AMD가 Threadripper에 MRDIMM 지원을 추가할 수 있을까요? 확실히 가능합니다. Threadripper는 항상 EPYC 기술에서 파생되어 왔으며, 랭크 인터리빙 (rank-interleaving) RAM이 고성능 Mustang Peak 칩이 대규모 멀티코어 워크로드에서 직면하게 될 메모리 대역폭 문제를 해결할 수 있다고 생각하는 것은 무리가 아닙니다. 결국, 일반적인 EXPO 오버클러킹 (overclocking)을 통해서는 12.8 GT/s(2세대 MRDIMM의 전송 속도)에 도달할 수 없기 때문입니다.

그 외에도, PCI Express 6.0은 16개 링크당 양방향으로 최대 256 GB/s (단방향 128 GB/s)를 제공할 것이며, 이는 이 기기들에 연결하려는 거의 모든 종류의 장치에 충분할 것입니다.
