현대의 GPU는 수십억 개의 트랜지스터를 센티미터 단위의 패키지에 집약시킨 놀라울 정도로 밀도 높은 연산 장치가 되었습니다. 이들은 지구 환경의 가정들, 즉 대기압, 대류 냉각 (convective cooling), 비교적 온화한 방사선 환경, 그리고 상업적 비용에 최적화된 제조 제약 조건을 바탕으로 설계되었기 때문에 지구상에서는 탁월한 성능을 발휘합니다.

우주는 이러한 모든 가정들을 변화시키며, 특히 우리가 단일 유닛 보호를 넘어 우주 공간의 대규모 '데이터 센터 (data-centers)'로 나아감에 따라 더욱 그러합니다.

인류가 위성, 달 설치 시설, 심우주 탐사선, 그리고 궁극적으로는 궤도 데이터 센터에 이르기까지 지구 너머로 컴퓨팅 인프라를 확장함에 따라, 현대 GPU 아키텍처가 직면한 과제들은 점차 컴퓨터 공학뿐만 아니라 재료 과학 (materials science) 및 기초 물리학에 의해 결정됩니다.

방사선이 오랫동안 주요 장애물로 인식되어 왔지만, 일렉트로마이그레이션 (electromigration), 열 사이클링 (thermal cycling), 진공 유도 재료 상호작용 (vacuum-induced material interactions), 그리고 장기적 신뢰성과 같은 다른 현상들도 동일한 주의를 기울일 가치가 있습니다.

이 기사는 우주 기반 컴퓨팅 인프라에 대한 투자가 급격히 증가하고 있는 상황, 특히 인공지능 (AI)이 지구 너머의 고성능 컴퓨팅 수요를 지속적으로 견인하고 있는 상황에 대응하여 작성되었습니다. 정부, 민간 우주 기업, 그리고 기술 기업들은 실시간 분석부터 자율 시스템에 이르기까지 모든 것을 지원하기 위한 궤도 플랫폼, 위성 군집 (satellite constellations), 그리고 미래의 외계 데이터 센터에 집단적으로 수십억 달러를 투자하고 있습니다. 그러나 이러한 추진력의 상당 부분은 우주에서 첨단 반도체 하드웨어를 운영할 때 발생하는 근본적인 물리적 실체를 완전히 해결하기보다는, 성능을 확장하는 데 집중되어 있습니다.

현재의 많은 접근 방식은 지상용 GPU 아키텍처가 수십 년에 걸친 임무 수명 동안 발생하는 방사선 (Radiation), 일렉트로마이그레이션 (Electromigration), 열 사이클링 (Thermal cycling), 그리고 진공 유도 물질 상호작용 (Vacuum-induced material interactions)의 결합된 효과를 완전히 고려하지 않은 채, 점진적인 수정만으로 궤도까지 확장될 수 있다고 가정합니다. 본 연구는 이러한 과제들을 개괄하고, 미래의 GPU 및 컴퓨팅 클러스터 (Compute cluster) 설계가 장기적인 우주 기반 운영 요구 사항에 더 잘 부합할 수 있도록 하는 개념적인 아키텍처 방향을 제안합니다.

문제점 (Problems)

The four primary failure mechanisms affecting GPUs in space: radiation (external), electromigration (internal), thermal cycling (environmental), and vacuum-induced material interactions (mechanical). Each originates from a different physical domain but converges on system reliability.

1. 방사선 (Radiation): 우주 내 GPU의 주요 과제

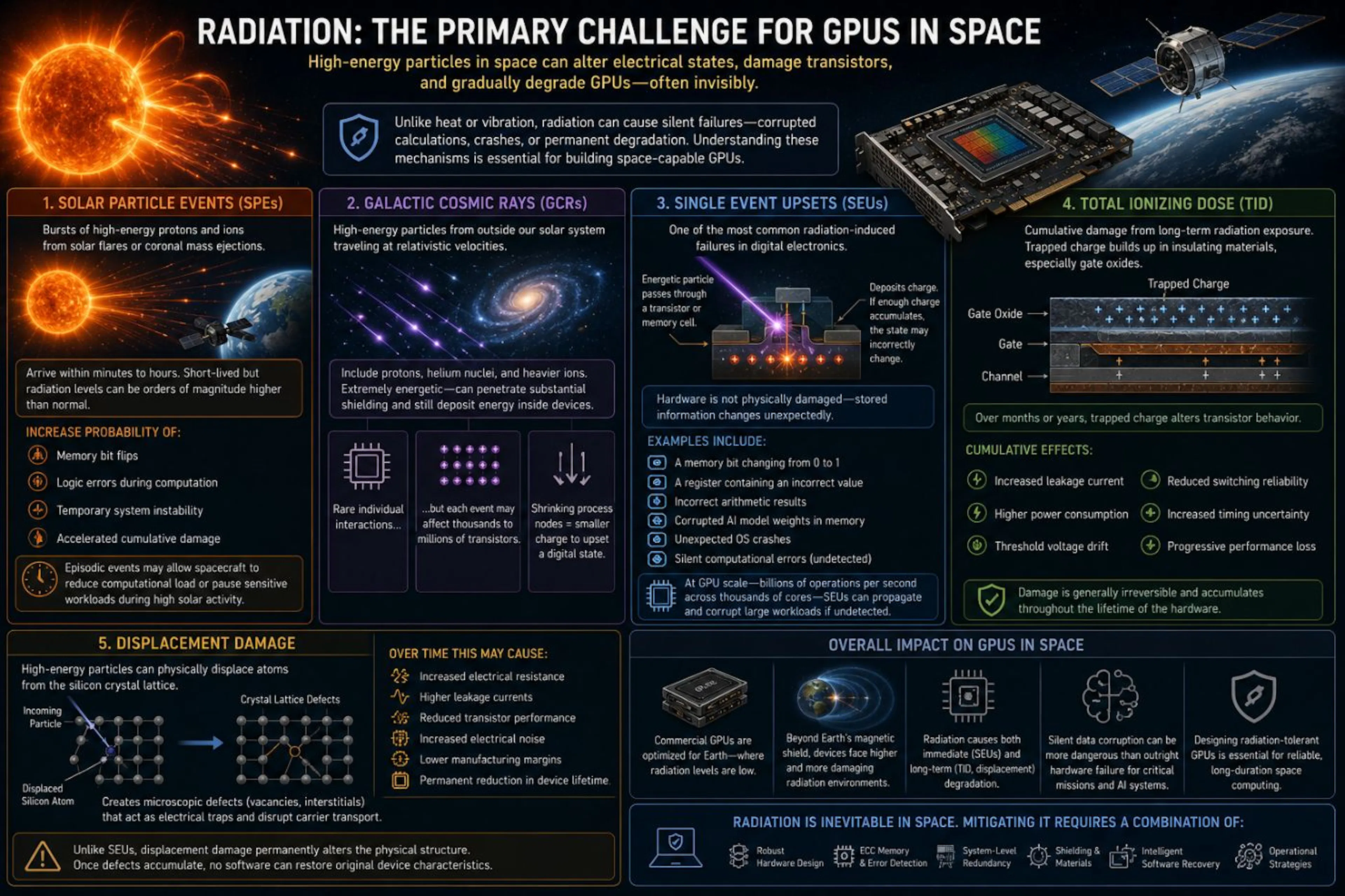

Alexander Borschel's image-1869

방사선은 지구의 보호 대기권 너머에서 현대 상용 전자 기기를 운영하는 데 있어 가장 큰 장애물 중 하나로 널리 인식되고 있습니다. GPU는 지구에서 발견되는 상대적으로 낮은 방사선 환경을 견디도록 설계되어 있지만, 우주는 반도체 소자를 전기적 상태를 변화시키고, 트랜지스터 구조를 손상시키며, 전체 집적 회로 (Integrated circuits)를 점진적으로 퇴화시킬 수 있는 에너지가 큰 입자들에 노출시킵니다.

열이나 진동과 같은 전통적인 환경적 위험 요소와 달리, 방사선은 계산 오류, 예기치 않은 충돌(Crash), 또는 영구적인 하드웨어 성능 저하로 나타나기 전까지는 보이지 않는 실패를 유발하는 경우가 많습니다. 이러한 메커니즘을 이해하는 것은 차세대 우주용 고성능 컴퓨팅 (High-performance computing)을 설계하는 데 필수적입니다.

태양 입자 이벤트 (Solar Particle Events, SPEs)

태양 입자 이벤트 (Solar Particle Events)는 태양 플레어 (Solar flares) 또는 코로나 질량 방출 (Coronal mass ejections) 중에 태양이 고에너지 양성자와 더 무거운 이온의 폭발을 방출할 때 발생합니다. 이러한 입자들은 폭발 후 몇 분에서 몇 시간 내에 도달할 수 있으며, 우주선 주변의 국부적인 방사선 환경을 급격히 증가시킵니다.

임무 수명에 비해 상대적으로 지속 시간은 짧지만, 태양 입자 이벤트는 탑재된 전자 기기를 정상 운영 조건보다 수십 배(many orders of magnitude) 더 높은 방사선 수준에 노출시킬 수 있습니다.

GPU 하드웨어의 경우, 이러한 이벤트는 다음과 같은 현상이 발생할 확률을 높입니다:

• 메모리 비트 플립 (Memory bit flips)
• 연산 중 논리 오류 (Logic errors during computation)
• 일시적인 시스템 불안정성 (Temporary system instability)
• 가속화된 누적 방사선 손상 (Accelerated cumulative radiation damage)

이러한 이벤트는 지속적이기보다 간헐적으로 발생하기 때문에, 향후 우주선은 태양 활동이 고조되는 기간 동안 연산 부하를 줄이거나 민감한 워크로드를 일시적으로 중단하는 운영 모드를 채택할 수도 있습니다.

은하 우주선 (Galactic Cosmic Rays, GCRs)

태양 입자 이벤트 (Solar Particle Events)와 달리, 은하 우주선 (Galactic Cosmic Rays)은 태양계 외부에서 기원하며 상대론적 속도 (relativistic velocities)로 이동합니다. 여기에는 고에너지 양성자, 헬륨 핵, 그리고 상당한 양의 차폐를 관통할 수 있는 더 무거운 이온들이 포함됩니다.

은하 우주선은 완화하기 가장 어려운 방사선 환경 중 하나입니다. 그 엄청난 운동 에너지 덕분에 많은 입자가 기존의 우주선 차폐를 통과하면서도 반도체 소자 내부에 에너지를 축적할 수 있기 때문입니다. 개별적인 상호작용은 상대적으로 드물지만, 현대 GPU에서 발견되는 극도로 높은 트랜지스터 밀도로 인해 각 이벤트는 수천 또는 수백만 개의 트랜지스터에 동시에 영향을 미칠 잠재력을 가지고 있습니다.

반도체 공정 노드 (process nodes)가 계속 축소됨에 따라, 디지털 "1" 또는 "0"을 표현하는 데 필요한 전기 전하량 또한 감소합니다. 결과적으로, 점점 더 작은 에너지 축적만으로도 연산 상태를 변경할 수 있게 됩니다.

싱글 이벤트 업셋 (Single Event Upsets, SEUs)

싱글 이벤트 업셋 (Single Event Upset)은 디지털 전자 기기에 영향을 미치는 가장 흔한 방사선 유발 고장 중 하나입니다.

에너지가 큰 대전 입자 (charged particle)가 트랜지스터나 메모리 셀을 통과할 때, 이동 경로를 따라 전기 전하를 축적합니다. 저장 소자 내에 충분한 전하가 축적되면 장치의 상태가 잘못 변경될 수 있습니다.

중요한 점은 하드웨어 자체가 물리적으로 손상되는 것이 아니라, 저장된 정보가 예기치 않게 변경된다는 것입니다.

예시는 다음과 같습니다:

• 메모리 비트가 0에서 1로 변경됨
• 잘못된 값을 포함하는 레지스터
• 부정확한 산술 결과
• 메모리에 로드된 손상된 AI 모델 가중치 (Weights)
• 예기치 않은 운영 체제 (OS) 충돌
• 탐지되지 않은 채 잘못된 결과를 생성하는 침묵의 계산 오류 (Silent computational errors)

GPU는 수천 개의 병렬 처리 요소 (Parallel processing elements)를 통해 초당 수십억 번의 연산을 수행하기 때문에, 비록 발생 빈도가 낮더라도 단일 이벤트 업셋 (Single Event Upsets, SEU)이 탐지되지 않은 채 방치되면 대규모 계산 워크로드 전체로 전파될 수 있습니다.

과학 계산 (Scientific computing), 자율 주행 우주선, 의료 영상 (Medical imaging) 또는 포렌식 분석 (Forensic analysis) 분야에서, 침묵의 계산 오염 (Silent computational corruption)은 즉각적인 하드웨어 고장보다 훨씬 더 위험할 수 있습니다.

총 이온화 선량 (Total Ionizing Dose, TID)

단일 이벤트 업셋 (Single Event Upsets)이 순간적인 현상인 반면, 총 이온화 선량 (Total Ionizing Dose)은 시간이 지남에 따라 방사선 노출로 인해 발생하는 누적된 손상을 나타냅니다.

반도체를 통과하는 모든 에너지 입자는 절연 물질 내부, 특히 현대의 MOSFET 트랜지스터를 제어하는 게이트 산화물 (Gate oxides) 내에 소량의 트랩된 전기 전하 (Trapped electrical charge)를 남깁니다. 수개월 또는 수년에 걸쳐, 이 트랩된 전하는 트랜지스터의 동작을 점진적으로 변화시킵니다.

누적 효과에는 다음이 포함됩니다:

• 누설 전류 (Leakage current) 증가
• 전력 소비 증가
• 문턱 전압 (Threshold voltage) 드리프트
• 스위칭 신뢰성 저하
• 타이밍 불확실성 증가
• 전반적인 장치 성능의 점진적 저하

일시적인 비트 플립 (Bit flips)과 달리, 총 이온화 선량 (Total Ionizing Dose)에 의한 손상은 일반적으로 가역적이지 않으며 하드웨어의 작동 수명 동안 축적됩니다.

상용 GPU는 누적 방사선 노출이 상대적으로 낮은 지구 환경의 수명에 최적화되어 있습니다. 지구 자기장 너머의 장기 미션은 장치를 훨씬 더 큰 선량에 노출시키며, 이는 장기적인 신뢰성을 핵심적인 아키텍처 설계 고려 사항으로 만듭니다.

변위 손상 (Displacement Damage)

일부 방사선 입자는 반도체 결정 격자 (crystal lattice) 자체에서 원자를 물리적으로 변위 (displace) 시킬 수 있을 만큼 충분한 에너지를 가지고 있습니다. 이러한 입자들은 단순히 전기적 전하를 축적하는 대신, 실리콘 원자를 정상적인 위치에서 튕겨내어 결정 구조 내에 미세한 결함 (defects)을 생성합니다.

이러한 결함은 트랜지스터 전반에 걸쳐 정상적인 캐리어 수송 (carrier transport)을 방해하는 전기적 트랩 (electrical traps) 역할을 합니다.

시간이 지남에 따라 이는 다음과 같은 현상을 초래할 수 있습니다:

• 전기 저항 (electrical resistance) 증가
• 누설 전류 (leakage currents) 증가
• 트랜지스터 성능 저하
• 전기적 노이즈 (electrical noise) 증가
• 제조 마진 (manufacturing margins) 감소
• 소자 수명의 영구적 감소

단일 이벤트 업셋 (Single Event Upsets)과 달리, 변위 손상 (displacement damage)은 반도체의 물리적 구조를 영구적으로 변화시킵니다.

충분한 결함이 축적되면, 그 어떤 소프트웨어 교정 메커니즘으로도 원래의 소자 특성을 복구할 수 없습니다.

상용 GPU가 특히 취약한 이유

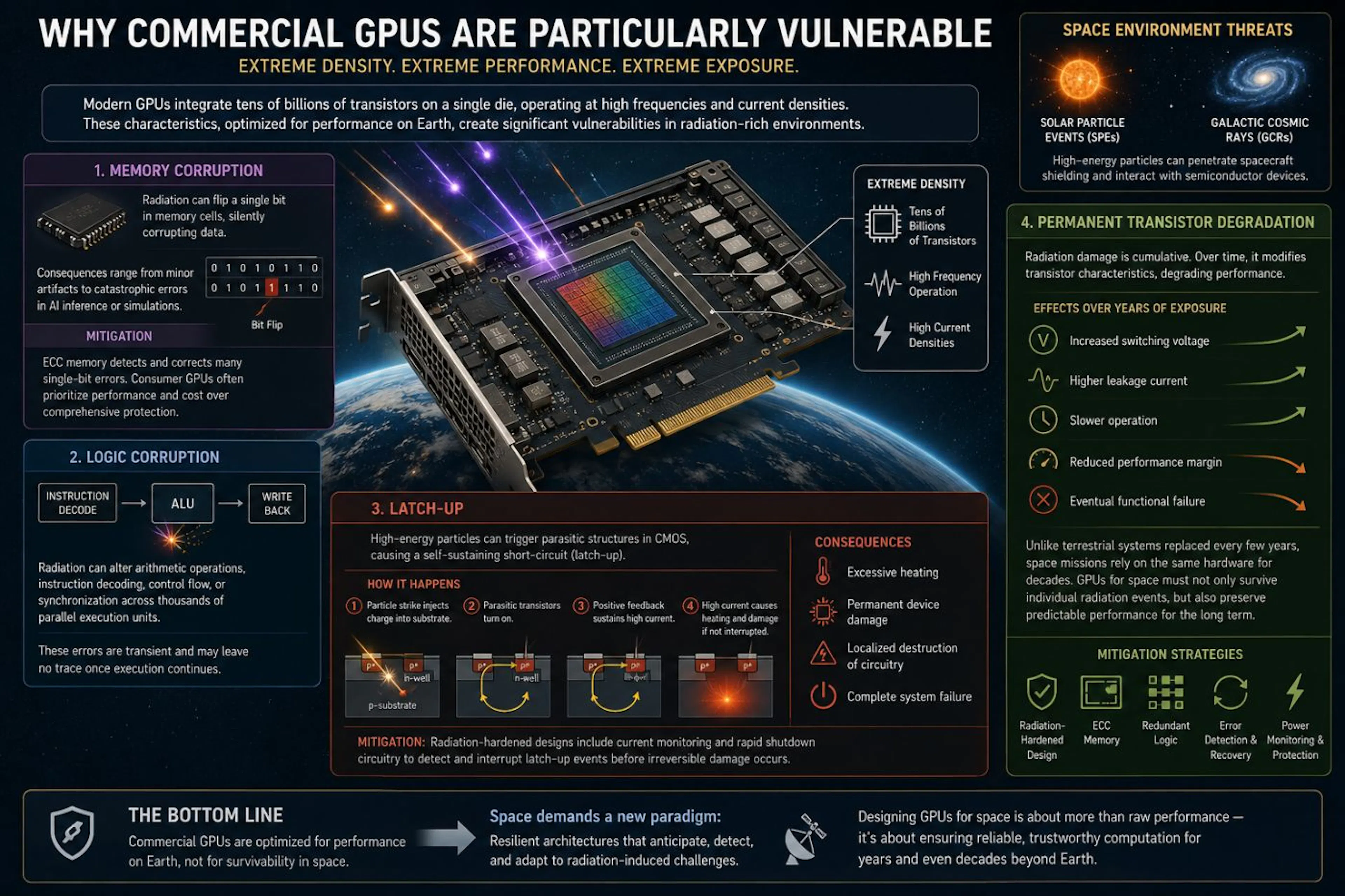

Alexander Borschel's image-b3fab

현대적인 GPU는 지금까지 제조된 컴퓨팅 장치 중 가장 높은 트랜지스터 밀도 (transistor-density)를 가진 장치 중 하나입니다.

현재의 하이엔드 가속기 (accelerators)들은 매우 높은 주파수와 전류 밀도 (current densities)에서 작동하면서 단일 실리콘 다이 (silicon die) 위에 수백억 개의 트랜지스터를 통합합니다. 이러한 놀라운 연산 능력은 방사선이 풍부한 환경에서 작동할 때 몇 가지 취약점 또한 만들어냅니다.

메모리 오염 (Memory Corruption)

그래픽 메모리는 텍스처 (textures), 신경망 가중치 (neural network weights), 시뮬레이션 데이터, 프레임 버퍼 (frame buffers), 그리고 중간 연산 결과들을 저장합니다.

방사선으로 유발된 단 한 번의 비트 플립 (bit flip)이 즉각적인 명백한 실패를 일으키지 않으면서도 저장된 정보를 변경할 수 있습니다. 오염이 발생하는 위치에 따라, 그 결과는 사소한 렌더링 아티팩트 (rendering artifacts)부터 잘못된 과학적 계산 또는 오염된 AI 추론 (AI inference)에 이르기까지 다양할 수 있습니다.

오류 정정 코드 (Error Correcting Code (ECC)) 메모리는 많은 단일 비트 오류 (single-bit errors)를 애플리케이션으로 전파되기 전에 탐지하고 수정함으로써 이러한 위험을 실질적으로 줄여줍니다. 하지만 소비자용 GPU는 포괄적인 메모리 보호보다 성능과 비용을 우선시하는 경우가 많습니다.

로직 오염 (Logic Corruption)

방사선은 메모리에만 영향을 미치는 것이 아닙니다.

로직 회로 내부의 일시적인 전하 퇴적 (Transient charge deposition)은 산술 연산, 명령어 디코딩 (instruction decoding), 제어 흐름 (control flow), 또는 수천 개의 병렬 실행 유닛 (parallel execution units) 간의 동기화를 변경할 수 있습니다. 메모리 오류와 달리, 로직 오염은 실행이 계속되면 영구적인 흔적을 남기지 않는 잘못된 계산 결과를 생성할 수 있습니다.

이 현상은 모든 수치적 결과가 신뢰할 수 있어야 하는 결정론적 컴퓨팅 (deterministic computing) 애플리케이션에서 점점 더 중요해지고 있습니다.

래치업 (Latch-Up)

방사선으로 인한 더 심각한 고장 중 하나는 단일 이벤트 래치업 (Single Event Latch-Up)입니다.

고에너지 입자는 CMOS 제조 공정 내에 자연적으로 존재하는 기생 트랜지스터 구조 (parasitic transistor structures)를 의도치 않게 활성화할 수 있습니다. 이러한 기생 구조는 정상 작동 중에는 전기적으로 휴지 상태를 유지하지만, 충분히 강력한 입자 충돌은 회로를 자가 유지되는 양의 피드백 상태 (positive feedback state)로 밀어넣을 만큼 충분한 전하를 주입할 수 있습니다. 자연계와 공학 전반에서 발견되는 다른 쌍안정 시스템 (bistable systems)과 마찬가지로, 회로는 하나의 안정적인 작동 조건에서 의도하지 않은 다른 상태로 전환되며, 여기서 활성화된 각 트랜지스터는 외부 개입—일반적으로 전원을 차단하거나 보호 회로를 작동시키는 것—이 피드백 루프를 끊을 때까지 서로를 강화합니다.

그 결과, 매우 큰 전류를 끌어올 수 있는 의도하지 않은 저저항 전류 경로가 형성됩니다.

전원이 신속하게 차단되지 않으면 래치업은 다음과 같은 결과를 초래할 수 있습니다:

• 과도한 발열
• 영구적인 장치 손상
• 회로의 국부적 파괴
• 완전한 시스템 실패

방사선 경화 (Radiation-hardened) 전자 장치는 일반적으로 돌이킬 수 없는 손상이 발생하기 전에 래치업 (latch-up) 이벤트를 감지하고 차단하기 위해, 전용 전류 모니터링 및 신속 차단 회로 (rapid shutdown circuitry)를 포함합니다.

트랜지스터의 영구적 열화 (Permanent Transistor Degradation)

장기 임무에서 아마도 가장 큰 도전 과제는 방사선 손상이 누적된다는 점입니다.

수년간의 노출은 이온화 (ionization) 및 결정 격자 손상 (crystal lattice damage)을 통해 트랜지스터의 특성을 점진적으로 변화시킵니다. 열화가 진행됨에 따라 트랜지스터는 스위칭을 위해 더 많은 전력을 필요로 할 수 있고, 점점 더 많은 양의 전류를 누설하며, 더 느리게 작동하고, 결국 의도된 설계 사양 (design specifications)을 벗어나게 됩니다.
